U-BLOX NINA W106 RODANDO ESP-NOW (VISUINO)

 NINA W106 RODANDO ESP-NOW (VISUINO)


O objetivo deste BLOG é dar uma ideia geral de como fazer o módulo U-BLOX NINA W106 rodar o protocolo ESP-NOW. Baseado no blog de Rui Santos, porém testado com o VISUINO.

https://randomnerdtutorials.com/esp-now-esp32-arduino-ide/

U-BLOX NINA W106
(HOMOLOGADO PELA ANATEL)


VISUINO
Visuino is the latest innovative software from Mitov Software. A visual programming environment that allows you to program your Arduino boards. ... The components found in the Visuino software represent your hardware components and you can easily create and design your programs using drag and drop.

ESP-NOW


O ESP-NOW é outro protocolo desenvolvido pela Espressif, que permite que vários dispositivos se comuniquem sem usar o Wi-Fi. O protocolo é semelhante à conectividade sem fio de 2,4 GHz de baixa potência, geralmente implantada em mouses sem fio. Portanto, o emparelhamento entre dispositivos é necessário antes da comunicação. Após o emparelhamento, a conexão é segura e ponto a ponto, sem a necessidade de handshake.

Recursos

O ESP-NOW suporta os seguintes recursos:
• Comunicação unicast criptografada e não criptografada.
• Dispositivos pares criptografados e não criptografados.
• Carga útil de até 250 bytes.
• A função de retorno de chamada de envio que pode ser configurada para informar a camada do aplicativo de sucesso ou falha na transmissão.

A tecnologia ESP-NOW também possui as seguintes limitações:

• Pares criptografados limitados. No máximo 10 pares criptografados são suportados no modo Station; 6 no máximo no modo SoftAP ou SoftAP + Station. Vários pares não criptografados são suportados, no entanto, seu número total deve ser menor que 20, incluindo pares criptografados.
• A carga útil é limitada a 250 bytes

Dúvida clássica

O ESP_NOW ele é um protocolo de comunicação entre placas ESP32 (U-BLOX NINA W106), ela funciona numa metodologia onde vários slaves (placas escravas) podem mandar informações para uma única placa mestra (placa master), inicialmente a exigência que existe é que as placas escravas tenham setadas em seu código fonte o endereço MAC da placa master, que é onde os dados devem ser enviados.

Como elas se comunicam através do MAC utilizando uma conexão Ponto a Ponto, ela não tem necessidade de utilizar o Protocolo TCP/IP, mas há um porém, caso a placa master necessite estar conectada à uma rede WiFi para acessar um webservice ou algo do tipo, as placas slaves precisam estar sintonizadas no mesmo canal wifi que a placa master estiver usando.

No caso elas se comunicam estando ambas em configuração de estação wifi, então todas devem estar sintonizadas no mesmo canal.

Um exemplo, se for necessário fazer várias placas enviarem dados para uma única placa mestra, os dados serão enviados sem problema nenhum apenas fornecendo o MAC da placa mestra, porém, caso a placa mestra necessite estar conectada à internet enquanto recebe esses dados das outras placas, aí sim todas elas precisam estar em sintonia.

Tive um problema semelhante no TCC, resolvi este problema setando o SSID da rede WiFi na placa escrava e efetuando um Scan em todas as redes próximas, no momento em que o slave detectar aquela rede, ele configura para si mesmo o mesmo canal.

"Jardel Dos Santos" - Aluno BCC Furb


ÓTIMO LINK SOBRE ESP-NOW

Introdução ao ESP-NOW (U-BLOX NINA W106 COM VISUINO)

Aprenda a utilizar o ESP-NOW para trocar dados entre placas U-BLOX NINA W106 programadas com a IDE do VISUINO. O ESP-NOW é um protocolo de comunicação sem conexão desenvolvido pela Espressif que possui transmissão de pacotes curtos. Este protocolo permite que vários dispositivos se comuniquem sem usar o Wi-Fi.

Vamos programar o U-BLOX NINA W106 usando o VISUINO, portanto, antes de prosseguir com este tutorial, você deve ter VISUINO instalado.

    Apresentando o ESP-NOW

    Depois de emparelhar um dispositivo, a conexão é persistente. Em outras palavras, se de repente uma de suas placas perder energia ou redefinir, quando reiniciar, ela se conectará automaticamente ao seu par para continuar a comunicação.
    Em palavras simples, o ESP-NOW é um protocolo de comunicação rápido que pode ser usado para trocar pequenas mensagens (até 250 bytes) entre placas U-BLOX NINA W106.
    O ESP-NOW é muito versátil e você pode ter comunicação unidirecional ou bidirecional em diferentes configurações.

    Comunicação unidirecional ESP-NOW

    Por exemplo, na comunicação unidirecional, você pode ter cenários como este:
    • Uma placa U-BLOX NINA W106 enviando dados para outra placa U-BLOX NINA W106
    Essa configuração é muito fácil de implementar e é ótimo enviar dados de uma placa para outra, como leituras do sensor ou comandos ON e OFF para controlar os GPIOs.
    • Um U-BLOX NINA W106 "mestre" enviando dados para vários "escravos" do U-BLOX NINA W106
    Uma placa U-BLOX NINA W106 enviando comandos iguais ou diferentes para diferentes placas U-BLOX NINA W106. Essa configuração é ideal para criar algo como um controle remoto. Você pode ter várias placas U-BLOX NINA W106 espalhadas pela casa que são controladas por uma placa principal do U-BLOX NINA W106.


    • Um "escravo" do U-BLOX NINA W106 recebendo dados de vários "mestres"
    Essa configuração é ideal se você deseja coletar dados de vários nós de sensores em uma placa U-BLOX NINA W106. Isso pode ser configurado como um servidor da web para exibir dados de todas as outras placas, por exemplo.

    Nota: na documentação do ESP-NOW não existem “remetente / mestre” e “receptor / escravo”. Cada quadro pode ser um remetente ou receptor. No entanto, para manter as coisas claras, usaremos os termos "remetente" e "destinatário" ou "mestre" e "escravo".

    Comunicação bidirecional ESP-NOW

    Com o ESP-NOW, cada placa pode ser um remetente e um destinatário ao mesmo tempo. Assim, você pode estabelecer uma comunicação bidirecional entre placas.
    Por exemplo, você pode ter duas placas se comunicando.
    Você pode adicionar mais placas a essa configuração e ter algo parecido com uma rede (todas as placas U-BLOX NINA W106 se comunicam).

    Em resumo, o ESP-NOW é ideal para construir uma rede na qual você pode ter várias placas U-BLOX NINA W106 trocando dados entre si.

    MAC da placa

    Para se comunicar via ESP-NOW, você precisa saber o endereço MAC do receptor U-BLOX NINA W106. É assim que você sabe para qual dispositivo enviará as informações.
    Cada U-BLOX NINA W106 possui um endereço de MAC exclusivo e é assim que identificamos cada placa para enviar dados usando o ESP-NOW
    Na aplicação VISUINO que utilizar o protocolo ESP-NOW, automaticamente mostrará durante o boot o MAC ADDRESS.

    Comunicação ponto a ponto unidirecional ESP-NOW com VISUINO

    Para começar com a comunicação sem fio ESP-NOW, criaremos um projeto simples que mostra como enviar uma mensagem de um U-BLOX NINA W106 para outro. Um U-BLOX NINA W106 será o "remetente" e o outro U-BLOX NINA W106 será o "receptor".
    MAC do remetente
    F0:08:D1:C8:9D:D8 (ainda não utilizado)
    MAC do receptor
    B8:F0:09:8F:7D:50

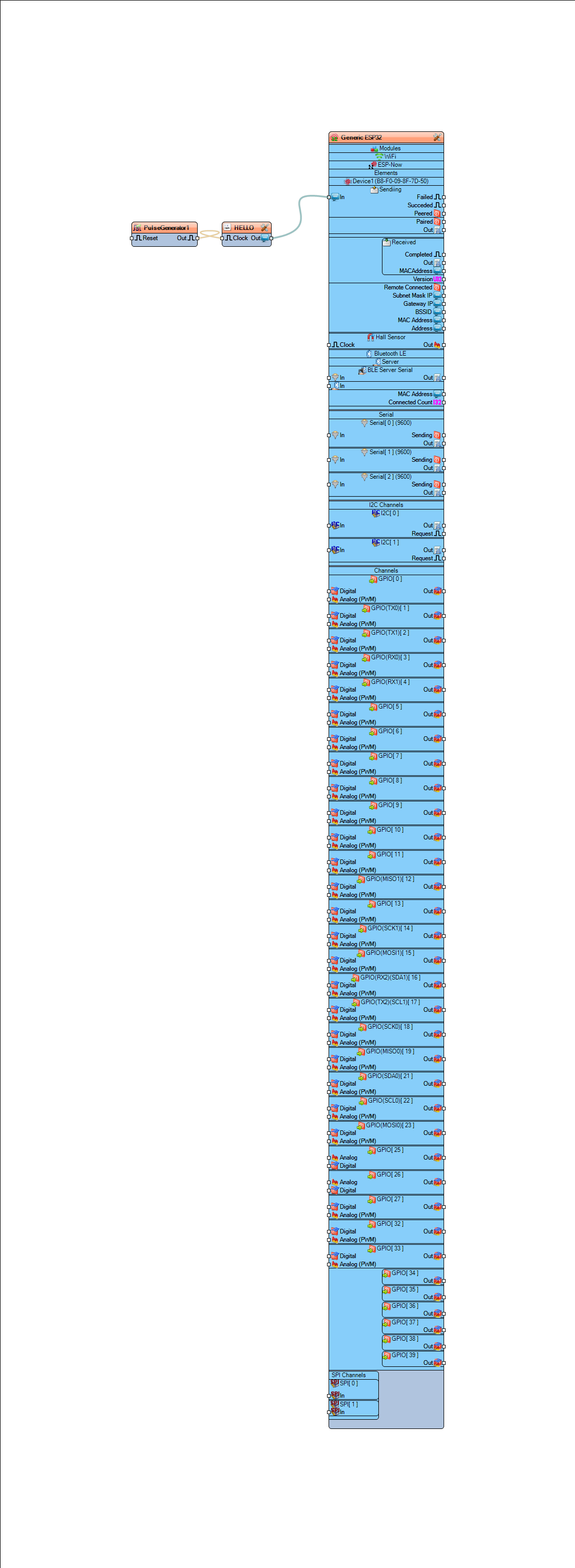

    REMETENTE


    O exemplo acima é muito simples, basicamente envia um pacote com o texto "HELLO!" a cada 1 segundo para o MAC B8:F0:09:8F:7D:50 o qual é o Receptor, mas pode ser melhorado, ou seja, o ESP-NOW trabalha com funções de retorno de chamada que são chamadas quando um dispositivo recebe uma mensagem ou quando uma mensagem é enviada (você obtém se a mensagem foi entregue com êxito ou se falhou).
    Você pode configurar o MAC Receptor em
    RECEPTOR

    O exemplo acima é também é muito simples, fica aguardando o pacote com o texto "HELLO!"  enviado pelo MAC F0:08:D1:C8:9D:D8, o qual é o REMETENTE e então é mandado pela serial, bem como o MAC.
    RECEPTOR
    Conclusões
    Os exemplos são o mais simples possível, para que você entenda melhor como tudo funciona com o VISUINO. Existem mais funções relacionadas ao ESP-NOW que podem ser úteis em seus projetos, como: gerenciamento de pares, exclusão de pares, varredura de dispositivos escravos, etc.
    Esperamos que você tenha achado útil esta introdução ao ESP-NOW. Como um exemplo simples de introdução, mostramos como enviar dados como uma estrutura de um U-BLOX NINA W106 para outro. A ideia é substituir os valores da estrutura por leituras de sensor ou estados GPIO, por exemplo.
    Além disso, com o ESP-NOW, cada placa pode ser um remetente e receptor ao mesmo tempo, e uma placa pode enviar dados para várias placas e também receber dados de várias placas.
    DÚVIDAS

    suporte@smartcore.com.br

    REFERÊNCIAS

    Sobre a SMARTCORE

    A SmartCore fornece módulos para comunicação wireless, biometria, conectividade, rastreamento e automação.
    Nosso portifólio inclui modem 2G/3G/4G/NB-IoT/Cat.M, satelital, módulos WiFi, Bluetooth, GNSS / GPS, Sigfox, LoRa, leitor de cartão, leitor QR code, mecanismo de impressão, mini-board PC, antena, pigtail, LCD, bateria, repetidor GPS e sensores.
    Mais detalhes em www.smartcore.com.br

    quarta-feira, 3 de junho de 2020

    NINA W102 E O PROTOCOLO PJON

    U-BLOX NINA W102 RODANDO PJON

    O objetivo deste BLOG é elucidar um pouco, utilizando o EVK NINA W102 e um BREAKOUT NINA W102, como prova de conceito do protocolo PJON.

    Com o PJON, você pode criar redes de dispositivos gratuitamente, sem a necessidade de um serviço em nuvem ou de uma plataforma centralizada que você não controla totalmente.

    Será utilizado o EVK-NINA-W1 (placa estilo Arduino)





    BASEADO TRABALHO DE CONCLUSÃO DE CURSO DE
    Jorge Gómez Segurola

    Protocolo PJON

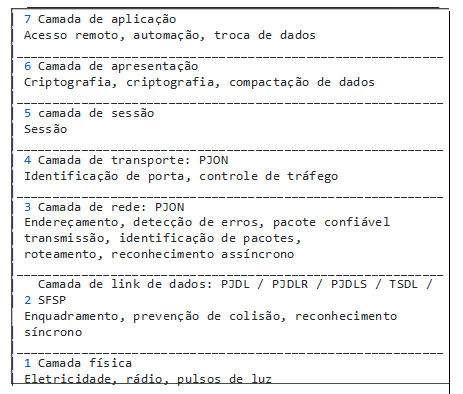

    Um dos pontos mais importantes deste projeto é o protocolo que a rede implementada para poder comunicar os diferentes dispositivos de maneira padronizada.


    O PJON ® é o primeiro protocolo de rede de código aberto capaz de ser executado em qualquer computador ou microcontrolador e transmitir dados através de diferentes tipos de protocolos de comunicação ou meio físico, como cabo (PJDL, Ethernet TCP/UDP, Serial e RS485), rádio (ASK, FSK, OOK, LoRa e Wifi) e pulsos de luz (PJDLS). Ele pode ser facilmente compilado em várias arquiteturas como ATtiny, ATmega, ESP8266, Teensy, Raspberry Pi e Windows X86. É uma ferramenta válida para criar rapidamente uma rede de dispositivos. [16]


    O PJON® (Rede Operacional de Tremulação Acolchoada) é um protocolo de rede compatível com arduino, multimestre e multimídia. Ele propõe um novo padrão aberto, é projetado como uma estrutura e implementa uma pilha de protocolos de rede totalmente definida por software que pode ser facilmente compilada em vários MCUs e arquiteturas como ATtiny, ATmega, SAMD, ESP8266, ESP32, STM32, Teensy, Raspberry Pi, Linux, Windows x86, Apple e Android. O PJON opera em uma ampla variedade de mídias e protocolos como TCP, UDP, MQTT, ESPNOW, USB, Serial, RS485, LoRa, PJDL, PJDLR e PJDLS.

    Obter identificação de ônibus PJON Participe do bate-papo em https://gitter.im/gioblu/PJON

    O PJON é usado em milhares de dispositivos e sua comunidade se espalhou pelo mundo devido aos seguintes 5 fatores principais:

    Nova tecnologia: PJON é uma pilha de protocolos de rede experimental criada em 10 anos de pesquisa e experimentação. Ele foi originalmente desenvolvido como uma alternativa de código aberto para i2c e 1-Wire, mas durante o desenvolvimento, seu escopo e recursos foram estendidos para cobrir os casos de uso em que o IP geralmente é aplicado. O PJON foi projetado para ter uma área de cobertura variável (4,2-8,2 kB de memória de programa) e sobrecarga (5 a 35 bytes por pacote), dependendo de sua configuração.

    Suporte multimídia: O PJON opera em uma ampla variedade de mídias e protocolos como TCP, UDP, MQTT, ESPNOW, USB, Serial, RS485 e LoRa. A pilha de protocolos de rede PJON especifica e implementa também PJDL capaz de comunicar dados através de um único fio compartilhado por até 255 dispositivos, PJDLR capaz de operar com muitos módulos de rádio ASK / FSK / OOK e também PJDLS, capaz de se comunicar sem fio com pulsos de luz usando LEDs de prateleira e diodos a laser.

    Maior confiabilidade: muitos protocolos amplamente aplicados em todo o mundo expõem vulnerabilidades perigosas, possuem algoritmos fracos de detecção de erros e não são resistentes a interferências. O PJON é baseado em anos de análise e estudo para não cometer os mesmos erros presentes na maioria das alternativas e fornecer um conjunto de soluções mais simples e eficientes.

    Alta flexibilidade: o PJON é totalmente definido por software e sua implementação foi projetada para ser facilmente extensível. ele é compacto em todos os dispositivos suportados e opera de forma transparente sobre qualquer protocolo ou mídia compatível.

    Baixo custo: sem nenhum hardware adicional necessário para operar, requisitos mínimos de fiação de rede e comunicação direta pino a pino ou LED a LED, o PJON é extremamente eficiente em termos de energia, barato para ser implementado e mantido. Essa implementação é mantida atualizada e meticulosamente testada, graças ao forte comprometimento de sua crescente comunidade de usuários finais, testadores e desenvolvedores.

    CARACTÉRISTICAS
    • O suporte à compilação cruzada com o sistema de interfaces chama abstração;
    • Suporte multimídia com a abstração da camada de enlace de dados de estratégias;
    • Suporte de troca a quente, sem necessidade de redefinição ou desligamento do sistema ao substituir ou adicionar dispositivos;
    • Reconhecimento síncrono e/ou assíncrono configurável;
    • Endereçamento configurável em 2 níveis (dispositivo e ID do barramento) para aplicativos escaláveis;
    • Comprimento de pacote configurável de 1 ou 2 bytes (máx. 255 ou 65535 bytes);
    • Verificação cíclica configurável de redundância sem tabela CRC8 ou CRC32;
    • Gerenciador de pacotes para manipular, rastrear e, se necessário, retransmitir um envio de pacotes em segundo plano;
    • Manipulação de erros.

    Estratégias (Strategy)

    PJON é uma ferramenta criada para simplificar a comunicação entre dispositivos e engenharia de rede. Ele funciona com poucas linhas de código e existem 7 estratégias disponíveis para comunicar dados em várias mídias. [17]



           SoftwareBitBang | Médio: Cabo



    É necessário 1 cabo ou, opcionalmente, 2 e não possui hardware adicional para lidar com uma ou várias comunicações em um único canal ou barramento. Pode ser executado com microcontroladores baratos e de baixo desempenho. O comprimento máximo do barramento é limitado principalmente pela resistência do elemento condutor comum usado. Testados com cabos isolados de até 50 m de comprimento, os resultados demonstram o mesmo alto desempenho alcançado com comprimentos mais curtos. Está em conformidade com a especificação da camada de enlace de dados PJDL v2.0.



           AnalogSampling | Médio: Leve



    Ele foi projetado para amostrar dados digitais usando leituras analógicas. Pode ser usado para comunicar dados sem fio através da luz. Ele é otimizado para usar um único LED para transmissão e recepção de dados, permitindo comunicação bidirecional bidirecional com um único par de LEDs (luz visível, infravermelha ou ultravioleta) ou qualquer tipo de par de emissor e receptor de foto. Tuned.



           Ethernet TCP | Médio: porta Ethernet, com fio ou Wifi



    Com a estratégia Ethernet TCP PJON, vários dispositivos com portas Ethernet podem usar o PJON para se comunicar em uma LAN, WAN ou na Internet.



           LocalUDP | Médio: porta Ethernet, com fio ou Wifi



    Com a estratégia Local UDP PJON, vários dispositivos com portas Ethernet podem usar o PJON para se comunicar em uma sub-rede local, com fio ou Wifi, ou em ambos.



           GlobalUDP | Médio: porta Ethernet, com fio ou Wifi



    Com a estratégia Global UDP PJON, vários dispositivos com portas Ethernet podem usar o PJON para se comunicar em uma LAN, WAN ou na Internet.



           OverSampling | Médio: Rádio, Cabo



    A estratégia de "superamostragem" vem do repositório PJON_ASK e foi integrada ao repositório PJON a partir da versão 3.0 beta, como uma estratégia da camada de enlace de dados. Os bits são "super amostrados" para alta recuperação em cenários de alta interferência, como o uso de transceptores de rádio ASK / FSK baratos em um ambiente urbano. Ele é testado efetivamente com muitas versões dos módulos ASK / FSK 315 / 433Mhz disponíveis no mercado com um alcance de até 5 km, mas funciona nominalmente também através de cabos e do corpo humano.

           ThroughSerial | Médio: Porta serial de hardware



    Com a estratégia da camada de enlace de dados ThroughSerial, o PJON pode ser executado através de uma porta serial emulada por software ou hardware. Graças a esta opção, é possível aproveitar quase todos os transceptores seriais compatíveis com Arduino, como RS485, rádio ou módulos de infravermelho, mantendo o PJON inalterado no topo.



    Esta última estratégia (ThroughSerial) é a utilizada neste projeto, pois é perfeitamente adequada para comunicação de porta serial de controladores e módulos CLP de banda estreita com MAC simples.


    Documentação



    O PJON implementa uma pilha de protocolo de rede totalmente emulada por software em cerca de 1500 linhas de código.

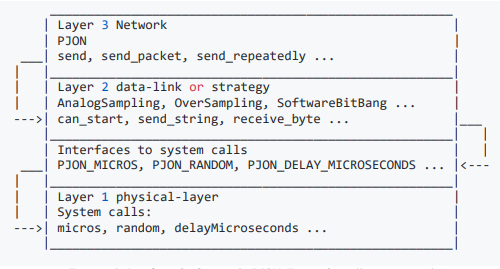

    Graças às interfaces de abstração, como visto na figura A. O PJON pode ser facilmente transportado em qualquer arquitetura, além de configurar o horário e as chamadas para o sistema IO (por exemplo, no Arduino: aleatório, micros, pinMode).


    Figura A: Interfaces de abstração PJON. Fonte: https://www.pjon.org/




    A biblioteca de documentação contém um conjunto de ferramentas para configurar e gerenciar facilmente a comunicação entre dispositivos:

          Endereçamento

          Configuração

          Transmissão de dados

          Recepção de dados

          Manipulação de erros

    Endereçamento



    O protocolo de comunicação PJON suporta dois tipos de endereçamento e pode ser instanciado, passando um ID de dispositivo predefinido e, opcionalmente, um ID de barramento.



    No modo privado (modo local), não pode ser acessado de fora (rede com fio em casa, empresa, setor industrial), onde qualquer tipo de indexação de barramento pode ser usado sem se preocupar com a colisão do ID do barramento.



    No modo compartilhado, figura B. Existe a possibilidade de que outros usuários do PJON possam estar transmitindo e recebendo dados; por esse motivo, é altamente recomendável solicitar um ID de barramento PJON exclusivo para o seu grupo de dispositivos. Isso pode ser obtido em https://www.pjon.org/get-bus-id.php


    Figura B: ID do barramento no modo compartilhado PJON. Fonte: https://www.pjon.org/

    O PJON tem a possibilidade de endereçamento dinâmico, onde os escravos são conectados a um barramento e sua identificação é automaticamente atribuída pelo Mestre, que mantém uma lista atualizada de escravos conhecidos endereçados dinamicamente.


    A identidade de cada dispositivo pode ser configurada adicionando as seguintes linhas na programação em cada dispositivo:


    PJON < ThroughSerial > bus (44);

    // Dispositivo PJON con id 44 en modo local



    uint8_t bus_id [4] = {1, 2, 3, 4};

    PJON < ThroughSerial > bus (bus_id, 44);

    // ID de dispositivo PJON 44 en bus id 1.2.3.4 en modo compartido

    Neste projeto, é utilizado o endereçamento no modo local, atribuindo diretamente a identidade de cada barramento diretamente.


    Configuração



    A seguir, são definidas as principais características do PJON para poder configurá-lo posteriormente, de acordo com nossas necessidades.


    O protocolo PJON é capaz de suporte multimídia com estratégias de abstração na camada de enlace de dados. Ele suporta endereçamento mestre-escravo ou multimestre dinâmico e terá dois níveis configuráveis. Um ID do dispositivo e, no caso de modo compartilhado, um ID de barramento. Oferece suporte à troca de clientes, sem a necessidade de reiniciar ou desligar para substituir ou adicionar novos dispositivos. O reconhecimento de pacotes suporta uma configuração síncrona ou assíncrona. O comprimento do pacote pode ser definido como 1 ou 2 bytes, suportando assim um máximo de 255 ou 65535 bytes de dados. Evite uma colisão de pacotes quando definido como multimestre. Para detecção de erros, uma verificação de redundância cíclica de 8 ou 32 bits (CRC8, CRC32) pode ser configurada.


    Antes de instanciar a classe PJON (# include <PJON.h>), é possível restringir ou definir os pacotes e o comprimento do buffer.


    #  define PJON_MAX_PACKETS  10// número máximo de paquetes almacenado

    #  define PJON_PACKET_MAX_LENGTH  20 // Máxima Longitud por paquete en bytes

    #  include < PJON.h >

    Com essa configuração, o PJON pode armazenar 10 pacotes de até 20 caracteres, menos a sobrecarga de pacotes, que pode variar de 5 a 22 bytes, dependendo da configuração.


    Todas essas restrições afetam os requisitos de memória. Como menos memória é dedicada a esses buffers, mais memória pode ser usada para outra coisa. No Arduino, é importante, pois eles não têm uma grande memória de armazenamento.


    Para reduzir ainda mais a memória dos programas, é necessário definir a estratégia a ser usada, pois, por padrão, a classe PJON já está incluída. Para isso, é indicado:


    #  define PJON_INCLUDE_TS // incluye ThroughSerial

    O procedimento de endereçamento de protocolo PJON é baseado em uma identificação de dispositivo de byte único, permitindo que eles se comuniquem exclusivamente com outros dispositivos na rede local.


    Para isso, é necessário configurar o estado da rede a ser usada (local ou compartilhada) da seguinte maneira.


    bus.set_shared_network(false); // para estado de red local

    Se for necessário evitar a duplicação de pacotes devido a retransmissões ou erros, é possível adicionar um ID de 2 bytes usado para garantir a exclusividade do pacote.


    #  define PJON_INCLUDE_PACKET_ID true



    //  Número máximo de ID de paquetes viejos almacenados para evitar la duplicación

    # define PJON_MAX_RECENT_PACKET_IDS  10   // por defecto 10

    //  Si se produce la duplicación de paquetes, PJON_MAX_RECENT_PACKET_IDS más alta


    Por fim, é necessário escolher entre o reconhecimento de pacotes síncrono ou assíncrono. Para ajudar a uma transmissão mais estável e poder verificar as comunicações ao vivo no console da porta serial, será escolhido um reconhecimento síncrono. Dessa forma, o receptor responderá assim que a transmissão completa estiver concluída, obtendo maior estabilidade no canal de comunicação. Está configurado da seguinte maneira.


    bus.set_synchronous_acknowledge (true);



    Transmissão de pacotes

    Antes de instanciar a transmissão de pacotes, a função "start" deve ser ativada na parte de configuração, para evitar colisões. Indica:

    bus.begin ();

    A maneira mais fácil de enviar dados é usar o send_packet. Este método compõe o pacote e tenta enviá-lo uma vez. Para isso, inclui um primeiro parâmetro, a identificação do destinatário e, opcionalmente, pode passar a identificação do barramento, se necessário. A carga útil e seu comprimento estão listados abaixo. Essa chamada envolve uma única tentativa e não tem garantia de sucesso, mas registra o resultado da tentativa de transmissão:


    //  Envía al dispositivo ID 10 la cadena "Hello World!" de Longitud 12 bus.send_packet (10,”Hello World!”, 12);

     Para garantir a transmissão efetuando várias remessas na mesma instrução, você deve usar:

    //  Envía al dispositivo ID 10 la cadena "Hello World!" de Longitud 12 bus.send_packet_blocking (10,”Hello World!”, 12);


    Além disso, é possível enviar um valor repetidamente. Para isso, é usado send_repeatedly, que é passado como o último parâmetro no intervalo de microssegundos desejado entre cada envio:


    //  Ejemplo de envío local al id 100, Sting de longitud 23Bytes cada segundo uint16_t one_second_test =

    bus.send_repeatedly ( 100 , " Prueba enviada cada segundo! “, 23, 1000000); / * IMPORTANTE: el intervalo máximo admitido es 4293014170 microsegundos o 71,55 minutos * /



    Nos dois casos, a expedição é executada assim que o método é chamado e retorna os seguintes valores a serem exibidos no console da porta serial:

           PJON_ACK (6) se uma recepção bem-sucedida ocorreu

           PJON_BUSY (666) se uma transmissão estiver acontecendo para outros dispositivos

           PJON_FAIL (65535) se nenhum dado for recebido

     Recebendo pacotes



    Para receber pacotes, é necessário definir uma função do tipo void que será chamada se uma mensagem correta for recebida. Esta função recebe 3 parâmetros: a carga útil recebida, seu comprimento e um ponteiro para uma estrutura de dados do tipo PJON_Packet_Info que contém todos os metadados no pacote:

     void receiver_function (uint8_t * payload, uint16_t length, const PJON_Packet_Info & packet_info) {

    /  * Utiliza la carga útil antes de enviar algo, el búfer al que apunta la carga útil se sobrescribe cuando se envía un nuevo mensaje * /

    }

    Graças à estrutura PJON_Packet_Info, é possível identificar quem é o bus_id que enviou o pacote, o ID do próprio pacote, assim como o cabeçalho e a quem é endereçado.

    Para receber dados corretamente, é necessário chamar a função do receptor pelo menos uma vez por ciclo:


    Gracias a la estructura PJON_Packet_Info, es posible identificar quién es el bus_id que ha enviado el paquete, el id del propio paquete, así como la cabecera, y a quién va dirigido.


    Para recibir datos correctamente, es necesario llamar a la función receiver al menos una vez por ciclo:


    uint16_t response = bus.receive ();

    Como alternativa, um certo período de tempo (microssegundos) pode ser dedicadoentre cada recepção:

    uint16_t response = bus.receive (1000);

    A função de recebimento retorna os seguintes valores:

           PJON_ACK (6) se uma recepção bem-sucedida ocorreu

           PJON_NAK (21) se um erro for encontrado no CRC

           PJON_BUSY (666) se uma transmissão estiver acontecendo para outros dispositivos

           PJON_FAIL (65535) se nenhum dado for recebido


    Manipulação de erros



    O PJON foi projetado para informar o usuário se um erro for detectado. Para fazer isso, defina uma função que recebe 2 parâmetros. O primeiro é o código do erro e o segundo é 1 byte de dados adicionais relacionados ao erro.

    O código de erro pode assumir os seguintes valores:



           PJON_CONNECTION_LOST (valor 101), se o parâmetro contiver o índice do pacote perdido no buffer de pacote.

       PJON_PACKETS_BUFFER_FULL (valor 102), se o parâmetro contiver o comprimento total do buffer.

               PJON_CONTENT_TOO_LONG (valor 104), se o parâmetro contiver a duração do conteúdo por muito tempo.

    Para fazer isso, ative esta opção na parte de configuração, instanciando:

    bus.set_error (manipulador de erros);

    E abaixo está uma função, como mostrado no exemplo a seguir:

    void error_handler(uint8_t code, uint16_t data, void *custom_pointer) {
    if(code == PJON_CONNECTION_LOST) {
    Serial.print("Connection with device ID "); Serial.print(bus.packets[data].content[0], DEC); Serial.println(" is lost."); } if(code == PJON_PACKETS_BUFFER_FULL) { Serial.print("Packet buffer is full, has now a length of "); Serial.println(data); Serial.println("Possible wrong bus configuration!"); Serial.println("higher PJON_MAX_PACKETS if necessary."); } if(code == PJON_CONTENT_TOO_LONG) { Serial.print("Content is too long, length: "); Serial.println(data); } }








    Especificações do PJON



    Esta seção descreve as diferentes especificações nas quais o protocolo é implementado e, especialmente, as usadas para a estratégia ThroughSerial.

    Na figura C. O modelo conceitual que caracteriza e padroniza a comunicação é mostrado. Seu objetivo é a interoperabilidade de diversos sistemas em uma ampla variedade de mídias com o uso de um novo conjunto de protocolos de código aberto. As partições gráficas representam as 7 camadas de abstração do modelo OSI e sua equivalência com o PJON.

    Figura C: Camadas de abstração, modelo OSI conceitual






    Observe as especificações que se enquadram nas camadas de rede e enlace de dados. Como são eles que definem o modo de operação do protocolo PJON.

    Camada de rede

    Na camada de rede, são definidas as especificações de endereçamento, reconhecimento de dados e a especificação do protocolo PJON v3.0.

    Camada de link de dados

    Na camada de enlace de dados, diferentes especificações estão contidas nas diferentes maneiras de conectar dispositivos. Entre essas especificações estão as de PJDL e PJDL v2.0 (Para conectar dispositivos através de um link direto como um único cabo). PJDLR v2.0 (Para comunicações entre dispositivos usando transceptores de rádio). PJDLS v2.0 (Para comunicações entre dispositivos limitados por baixa precisão do relógio). TSDL v2.0. (Para um link ponto a ponto entre dispositivos usando a porta serial). E, finalmente, a especificação SFPS v1.0 (Secure Frame Separation Protocol)


    A seguir, as especificações usadas neste projeto serão explicadas em detalhes.


    Especificação do protocolo PJON® v3.0



    O protocolo PJON no modo local suporta conectividade para até 254 dispositivos, enquanto no modo compartilhado suporta conectividade para até 4.294.967.295 barramentos (grupos de dispositivos) e até 1.090.921.692.930 dispositivos. Graças à sua modularidade, formato de pacote dinâmico, pouco espaço na memória e baixo custo (5-22 bytes), o PJON pode ser usado como uma alternativa ao 1-Wir2e ou i2c3 para conectar microcontroladores com recursos limitados, mas também pode ser aplicado em vez de TCP-IP para interconectar redes mais complexas.


    O protocolo também é baseado em uma série de conceitos básicos detalhados abaixo.


    A transmissão ocorre apenas se o meio de comunicação não estiver em uso. Além disso, os pacotes são regulados por um cabeçalho de 1 byte.


    Dentro de uma rede de barramento PJON, figura D. cada dispositivo tem o mesmo direito de transmitir e receber, onde cada um possui um ID de 1 byte exclusivo. Enquanto o barramento tem uma identificação exclusiva de 4 bytes. Além disso, várias redes de barramento podem coexistir no mesmo meio.

    Comunicação no modo BUS

    Um barramento PJON é composto de um grupo de até 254 dispositivos que transmitem e recebem no mesmo meio, como mostra a Figura D. A comunicação entre dispositivos ocorre através de pacotes e baseia-se na equidade ou no direito de cada dispositivo de compartilhar igualmente a largura de banda disponível.



    Figura D: modo BUS local

    Formato do pacote



    O cabeçalho é um bitmap dos metadados contidos que requer configuração. Na figura E. Você pode ver o formato do cabeçalho e os diferentes campos que, dependendo da configuração, terão valores de 0 ou 1.


    Figura E: Formato do pacote



           [PACKET ID]: bit que informa se o pacote contém (valor 1) ou não (valor 0) uma identificação de pacote de 2 bytes


           [EXT. COMPRIMENTO]: bit que informa se o pacote contém 1 (valor 0) ou 2 (valor 1) byte

           [CRC]: sinais de bits usados ​​por CRC, CRC8 (valor 0) ou CRC32 (valor 1)


           [PORT]: bit informa se o pacote contém um identificador de porta de 2 bytes (valor 1) ou não (valor 0)



           [ACK MODE]: modo de confirmação de sinais síncronos (valor 0) ou assíncronos (valor 1)

           [ACK]: bit que informa se o reconhecimento é solicitado (valor 1) ou não (valor 0)



           [TX INFO]: bit que informa se as informações do remetente estão incluídas (valor 1) ou não (valor 0)



           [MODE]: bit que informa se o pacote está formatado no modo compartilhado (valor 1) ou no modo local (valor 0)



    Na rede proposta, são utilizados PACKET_ID, ACK no modo síncrono, CRC8, TX INFO e MODO local. Portanto, o cabeçalho que aparece nas transmissões é: [10000110] = [134, decimal].


    Observe que o PJON suporta CRC8 e CRC32 para garantir a segurança em uma ampla variedade de casos de uso e comprimentos de pacotes. sendo 8bit CRC o que finalmente foi usado.

    Transmissão de pacotes

    Uma transmissão de pacote local padrão é uma comunicação bidirecional opcional entre dois dispositivos que podem ser divididos em 3 fases diferentes:

          Análise de canal

          Transmissão

          Resposta opcional

    No transmissor, na fase de análise de canal, o estado do meio é avaliado antes de iniciar a transmissão para evitar colisão. Se o meio estiver livre para uso, ele passará para a fase de transmissão em que o pacote é completamente transmitido. O dispositivo receptor calcula o CRC e inicia a fase de resposta transmitindo um único byte, PJON_ACK (decimal 6), no caso de uma recepção correta dos dados, como na figura F.

    Figura F: Transmissão de pacotes

    Se nenhuma confirmação for recebida, após um atraso de reversão exponencial, o dispositivo transmissor tentará novamente até que a confirmação seja recebida ou que um número máximo de tentativas seja alcançado e a transmissão de pacotes seja descartada.


    2 Especificação TSDL v2.0



    TSDL (Tardy Serial Data Link) é um link de dados serial para comunicações simples ou half-duplex. Ele suporta prevenção de colisões, separação segura de quadros (SFSP) e resposta síncrona opcional às transmissões de quadros.



    O TSDL pode ser usado para estabelecer um link ponto a ponto entre dois dispositivos, se usado com um link de porta serial, ou para suportar uma ou mais comunicações com camadas físicas que suportam esse recurso, como transceptores RS485. Também para nossos módulos CLP de banda estreita com MAC simples.



    Uma transmissão de quadro pode opcionalmente ser seguida por uma resposta síncrona de seu destinatário. Figura G.



    Entre a transmissão de quadros e a resposta síncrona, há um período de tempo variável influenciado pela latência e pelo tempo de computação da CRC. O tempo máximo gasto no recebimento de reconhecimento potencial deve ser menor que o tempo de transmissão (para impedir que outros dispositivos interrompam a troca de respostas) e é estimado adicionando o tempo máximo de cálculo do CRC ao comprimento de quadro à latência esperado.


    Figura G: Resposta síncrona

    SFSP (Secure Frame Separation Protocol) v1.0



    SFSP é um protocolo especificado para obter separação segura de quadros usando preenchimento de bytes e sinalizadores de sinalizador.

    Como mostra a figura H. A transmissão do quadro começa com o indicador START, seguido pelos bytes de dados. Quando os sinalizadores START, END ou ESC ocorrem nos dados, eles são anexados com um sinalizador ESC e seu valor é sinalizado com um sinalizador ESC para evitar a presença de sinalizadores START, END ou ESC nos dados. O indicador END está anexado ao final do quadro para finalizá-lo.



    Figura H: Transmissão do quadro

    O receptor identifica o início de um quadro quando recebe o indicador START. Se o sinalizador ESC ocorrer durante a recepção, ele será ignorado e o próximo byte será fechado com o sinalizador ESC para retornar ao seu valor original. Qualquer valor dos sinalizadores START, END ou ESC faz com que o receptor solte o quadro e esteja pronto para receber o próximo byte. O final do quadro é detectado quando um sinalizador END é recebido.


    O sinalizador END pode ser usado para verificar se o quadro e o final do pacote são coincidentes. Se uma abstração de nível superior espera ler o último byte de um pacote e não segue um sinalizador END, ocorreu um erro de análise e o recebimento é descartado.



    TESTES

    DualUDP

    Instale a LIB (Arduino)

    Abra o projeto Transmitter, coloque suas credenciais, compile e execute no EVK NINA W102

    Em outro NINA W102, coloque suas credenciais, compile e execute.



    Abra um terminal burro em cada um deles

    #include <PJON.h> // <Strategy name> bus(selected device id) PJON<DualUDP> bus(45); const char* ssid = "MyNetworkSSID"; const char* password = "MyNetworkPassword"; uint32_t cnt = 0; uint32_t start = millis(); void receiver_function(uint8_t *payload, uint16_t length, const PJON_Packet_Info &packet_info) { if (payload[0] == 'P') cnt++; } void setup() { Serial.begin(115200); Serial.println("Transmitter started."); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.printf("Now listening at IP %s\n", WiFi.localIP().toString().c_str()); bus.set_receiver(receiver_function); bus.begin(); bus.send_repeatedly(44, "P", 1, 20000); // Send P to device 44 repeatedly } void loop() { bus.update(); bus.receive(); if (millis() - start > 1000) { Serial.print("PONG/s: ");
        Serial.println(1000.0f*float(cnt)/float((uint32_t)(millis()-start))); start = millis(); cnt = 0; } };


    Transmissor
    #include <PJON.h> // <Strategy name> bus(selected device id) PJON<DualUDP> bus(44); const char* ssid = "MyNetworkSSID"; const char* password = "MyNetworkPassword"; uint32_t cnt = 0; uint32_t start = millis(); void receiver_function(uint8_t *payload, uint16_t length, const PJON_Packet_Info &packet_info) { if(payload[0] == 'P') { cnt++; bus.reply("P", 1); } } void setup() { Serial.begin(115200); Serial.println("Receiver started."); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.printf("Now listening at IP %s\n", WiFi.localIP().toString().c_str()); bus.set_receiver(receiver_function); bus.begin(); }; void loop() { bus.update(); bus.receive(); if (millis() - start > 1000) { Serial.print("PING/s: ");
        Serial.println(1000.0f*float(cnt)/float((uint32_t)(millis()-start))); start = millis(); cnt = 0; } };

    Receptor

    Pronto, está havendo a comunicação entre o transmissor e receptor!

    ÓTIMO PARA TRABALHAR COM LAN.
    PARA WAN NECESSITA TER IP FIXO.
    PJON NÃO RESOLVE DNS.

    DÚVIDAS

    suporte@smartcore.com.br


    Referências:


    https://repositorio.unican.es/xmlui/bitstream/handle/10902/14012/408952.pdf?sequence=1

    https://github.com/gioblu/PJON

    https://www.pjon.org/


    Sobre a SMARTCORE

    A SmartCore fornece módulos para comunicação wireless, biometria, conectividade, rastreamento e automação.
    Nosso portifólio inclui modem 2G/3G/4G/NB-IoT/Cat.M, satelital, módulos WiFi, Bluetooth, GNSS / GPS, Sigfox, LoRa, leitor de cartão, leitor QR code, mecanismo de impressão, mini-board PC, antena, pigtail, LCD, bateria, repetidor GPS e sensores.
    Mais detalhes em www.smartcore.com.br
